1. 本产品设计制造符合GB3836.1-2000《爆炸性环境用防爆电气设备通用要求》和GB3836.2-2000《爆炸性环境用防爆电气设备隔爆型电气设备"d"》及有关标准，产品和技术文件经国家指定的防爆检验单位审定通过，防爆合格证号：2022200（工厂用），2022199（矿用），煤安号：20022049。
2. 电气装置采用了严格控制防爆措施，接线盒的进线具有密封可靠、接线方便的优点。
3. 本产品为板式连接型，其安装连接尺寸符合GB2514-81《四油口板式液压方向控制阀安装面》的标准。
4.本GD和GDY系列隔爆换向阀适用于防爆要求场合（如煤矿、石油、冶金、化工和工厂内存在B级－包含T1、T2、T3、T4组的可燃 性气体、蒸气与空气形成的爆炸性混合物）的液压系统中作方向控制用。

技术参数

型号说明

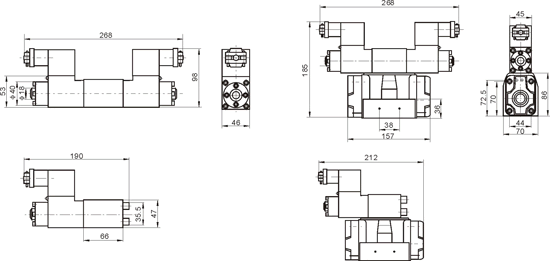

02系列板式连接隔爆电磁换向阀                                  03系列板式连接隔爆电磁换向阀

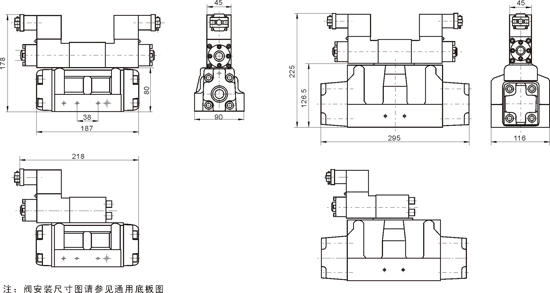

04系列板式连接隔爆电磁换向阀                                               06系列板式连接隔爆电磁换向阀

使用注意事项

1板式连接型隔爆电磁换向阀应用螺钉固定在加工过的基面上，不允许用管道支持阀门。

2.隔热电磁换向阀的安装应保持阀芯轴线呈水平方向，不允许倾斜或垂直方向安装。

3管接头连接处，禁止用油漆`麻丝等包裹螺纹，可采用聚四氟乙烯密封带。

4隔爆电磁换向阀的安装位置，应保证两端有足够的空间，以便采用手动操纵隔爆电磁铁，工作或拆卸更换隔热电磁铁。

5隔热电磁铁外壳有接地螺钉，必须可靠接地，接地导线截面积应不小于0.75mm2，接线盒内没有内接地螺钉。

6回油背压不得高于10.0MPa，以防电磁铁湿套损坏。
