| IGP型内啮合齿轮泵适用于要求低噪音、高压力、运转平稳、结构紧凑的场合，如塑料注射成型机、吹塑成型机、橡胶硫化机、折弯机、剪切机，还应用于如舵机、甲板起重机及公用车辆装卸、提升等起重机械。
原理、特点
内啮合齿轮副旋转时，油液被吸入泵壳及内外齿轮间的空腔中，大小月牙块和啮合齿在圆周方向由于弹簧片的作用 始终形成封闭，支承盘则在轴向形成几乎无间隙的密封，由此，泵的容积损失减至最小，吸入的油液由齿顶进入齿间高压喷射出。内啮合齿轮副、滑动轴承、轴向和径向的自动补偿，这些都保证了泵的高压力、低脉动、轻噪音、紧结构的最大特点。
技术参数
|
型 号 |
IGP-3-32 |
IGP-3-40 |
IGP-3-50 |
IGP-3-64 |
|
理论排量 ml/r |
33.1 |
41.0 |
50.3 |
64.9 |
|
转速 r/min |
最低转速 |
400 |
400 |
400 |
400 |
|
最高转速 |
3000 |
2800 |
2500 |
2200 |
|
压力 MPa |
连续工作压力 |
31.5 |
31.5 |
28 |
23 |
|
最大峰值压力 |
33 |
33 |
31.5 |
25 |

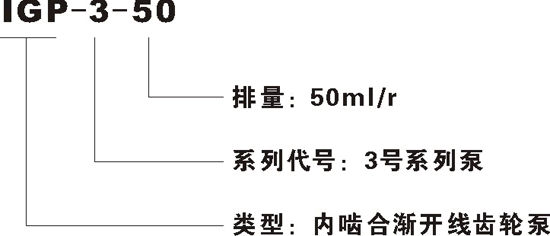

型号说明

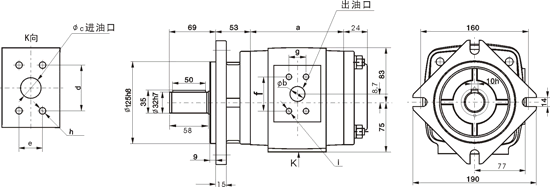

外型及安装尺寸

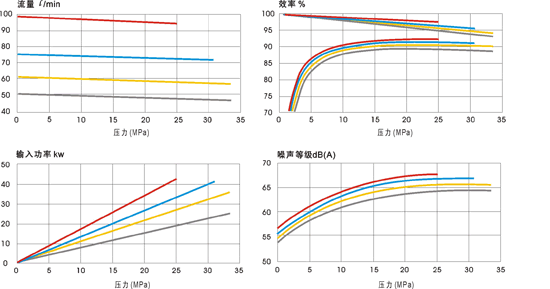

IGP-3 特性曲线
测量工况
转速 n=1500r/min
粘度 v=46cSt
油温 t=40℃
|
